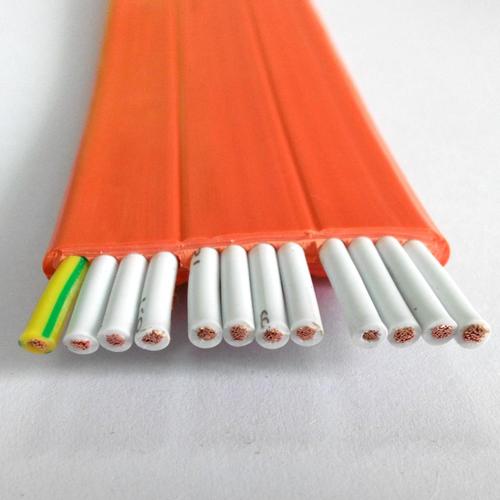

阻燃扁平軟電纜ZR-YVVFB-8*2.5
產品用途
阻燃扁平軟電纜ZR-YVVFB-8*2.5適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。是我公司鄭重推薦產品。
阻燃扁平軟電纜ZR-YVVFB-8*2.5使用特性
1. 交流額定電壓U0/U：450/750V、0.6/1kV和6/10kV
2. 導體線芯***高工作溫度：（丁腈）聚氯乙烯扁平：-40℃~70℃和-40℃~90℃；硅橡膠扁平：-60℃~200℃；乙丙扁平：-40℃~90℃。
3. 電纜經50000次彎曲：線芯不斷裂。
4. 彎曲半徑：不小于電纜厚度（小邊長度）的10倍。
5. 加強型扁電纜能承受較大拉力（根據客戶要求，抗拉力可設計為300N～8000N）
阻燃扁平軟電纜ZR-YVVFB-8*2.5技術指標
1. 導電線芯20℃***大直流電阻值
|
導體標稱 截面積 mm2 |
20℃時***大 直流電阻 Ω/km |
導體標稱 截面積 mm2 |
20℃時***大 直流電阻 Ω/km |
導體標稱 截面積 mm2 |
20℃時***大 直流電阻 Ω/km |
|
1.0 1.5 2.5 4 6 10 |
19.5 13.3 7.98 4.95 3.30 1.91 |
16 25 35 50 70 95 |
1.21 0.780 0.554 0.386 0.272 0.206 |
120 150 185 240 300 |
0.161 0.129 0.106 0.0801 0.0641 |
2. 不同環境溫度載流量校正系數
|
-20℃ |
-15℃ |
-10℃ |
-5℃ |
0℃ |
5℃ |
10℃ |
15℃ |
|
1.45 |
1.40 |
1.35 |
1.30 |
1.25 |
1.20 |
1.15 |
1.10 |
|
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
45℃ |
50℃ |
55℃ |
|
1.05 |
1.0 |
0.94 |
0.885 |
0.815 |
0.745 |
0.666 |
0.577 |
3. 成品電纜耐壓試驗：額定電壓450/750V及以下，經交流50Hz、3kV試驗5min不擊穿；額定電壓0.6/1kV，經交流50Hz、3.5kV試驗5min不擊穿；額定電壓6kV，經交流50Hz、21kV試驗5min不擊穿。
4. 阻燃型電纜的阻燃性能符合GB/T 18380規定的燃燒試驗。
5. 絕緣及護套***小抗拉強度：硅橡膠、乙丙絕緣6N/mm2、聚氯乙烯絕緣10N/mm2；絕緣及護套***小斷裂伸長率：150%；-40℃低溫***小伸長率：20%。
基本型號及說明
表1 型號及名稱
|
型 號 Type |
名 稱 Designation |
|
YVVFB |
多股細銅絲絞合聚氯乙烯絕緣，丁腈聚氯乙烯復合物護套扁平軟電纜 |
|
YFFB |
多股細銅絲絞合丁晴彈性體復合物絕緣，丁晴彈性體復合物護套扁平軟電纜 |
|
YVVB |
多股細銅絲絞合聚氯乙烯絕緣，聚氯乙烯護套扁平軟電纜 |
|
YVGB |
多股細銅絲絞合聚氯乙烯絕緣，硅橡膠護套扁平軟電纜 |
|
YGGB |
多股細銅絲絞合硅橡膠絕緣，硅橡膠護套扁平軟電纜 |
|
YGVFB |
多股細銅絲絞合硅橡膠絕緣，丁腈聚氯乙烯復合物護套扁平軟電纜 |
|
YGVB |
多股細銅絲絞合硅橡膠絕緣， 聚氯乙烯護套扁平軟電纜 |
|
YGCB |
多股細銅絲絞合硅橡膠絕緣，重型硅橡膠護套扁平軟電纜 |
|
YEVFB |
多股細銅絲絞合乙丙橡膠絕緣，丁腈聚氯乙烯復合物護套扁平軟電纜 |
|
ZR-YVVFB |
多股細銅絲絞合聚氯乙烯絕緣，丁腈聚氯乙烯復合物護套阻燃扁平軟電纜 |
|
YVVFB—J |
多股細銅絲絞合聚氯乙烯絕緣，丁腈聚氯乙烯復合物護套加強型扁平軟電纜 |
|
YGGP1B |
多股細銅絲絞合硅橡膠絕緣，鍍錫銅絲編織屏蔽，硅橡膠護套扁平軟電纜 |
備注：本表只列舉主要型號，電纜可以根據阻燃（ZR）、耐火（NH）、加強型（—J）、屏蔽型（P、P1、P2、P3）等演變出更多派生型號。
表2 代號和含義 Table 2 Code and defintion
|
代號 |
ZR |
NH |
Y |
V |
G |
E |
VF |
|
含義 |
阻燃 |
耐火 |
移動 |
聚氯乙烯 |
硅橡膠 |
乙丙橡膠 |
丁腈PVC |
|
代號 |
C |
B |
J |
P |
P1 |
P2 |
P3 |
|
含義 |
重型 |
扁平 |
加強型 |
銅絲編織 |
鍍錫銅絲編織 |
銅帶 |
鋁塑復合帶 |
備注：加強型(—J)，根據客戶要求，可設計其他類型特種電纜。
