WDZN-KYJYP2 WDZN-KYJEP2低煙無鹵耐火電纜
一、WDZN-KYJYP2 WDZN-KYJEP2低煙無鹵耐火電纜執行標準：企業標準
二、WDZN-KYJYP2 WDZN-KYJEP2低煙無鹵耐火電纜的說明
低煙無鹵屏蔽電纜可分為低煙無鹵阻燃系列和低煙無鹵耐火系列。
低煙無鹵屏蔽電纜是本公司參展法國標準RCCE及NF系列標準，標準GB/T18380,GB/T19216,GB/T17651,GB/T17650及國際標準進行銷售。
低煙無鹵阻燃電纜具有難以著火并具有阻止或蔓延的能力，而且，一旦著火，它具有無鹵，低煙，無毒，無腐蝕等特性。適用于如高層建筑，賓館，醫院，地鐵，核電站，隧道，發電廠，礦山，石油，化工等。
低煙無鹵耐火電纜除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警，消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。
（1）、低煙無鹵耐火電纜的阻燃等
根據GB/T18380.3-2002規定的試驗條件，低煙無鹵電纜的阻燃等分為A、B、C、D四個等。
|
阻燃等 |
供火溫度 |
供火時間 |
成束敷設電纜的非金屬材料體積 |
碳化高度 |
自息時間 |
|
A |
≥815℃ |
40min |
≥7升/米 |
≤2.5米 |
≤1h |
|
B |
≥815℃ |
40min |
≥3.5升/米 |
≤2.5米 |
≤1h |
|
C |
≥815℃ |
20min |
≥1.5升/米 |
≤2.5米 |
≤1h |
|
D |
≥815℃ |
20min |
≥0.5升/米 |
≤2.5米 |
≤1h |
（2）、低煙無鹵耐火電纜J緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚烯烴材
料，所以組成電纜的所有材料都不含鹵素。電纜燃燒時釋放的煙霧量很少，它不會產生很濃的酸霧，有毒氣體，毒性很小。

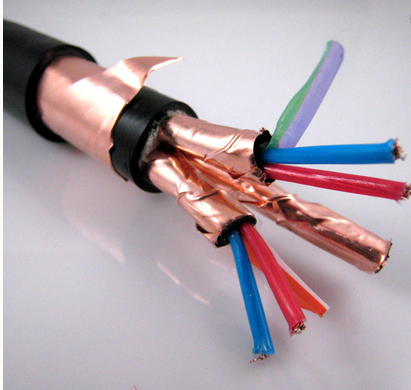

三、產品結構：
四、低煙無鹵電纜產品表示方法
（1）、低煙無鹵電纜型號由燃燒特性代號和電纜型號兩部分組成
燃燒特性
|
M稱 |
代號 |
|
阻燃A |
ZA |
|
阻燃B |
ZB |
|
阻燃C |
ZC |
|
阻燃D |
ZD |
|
耐火 |
N |
|
低鹵低煙 |
WD |
用途代號
|
M稱 |
代號 |
|
電力 |
省略 |
|
控制 |
K |
|
布線 |
B |
材料代號
|
M稱 |
代號 |
|
銅導體 |
省略 |
|
交聯聚乙烯J緣 |
YJ |
|
聚烯烴護套 |
Y（E） |
（2）、產品用型號，額定電壓，芯數，標稱截面和本標準號表示。
例如：
額定電壓600/1000V交聯聚乙烯J緣J緣聚烯烴護套阻燃B類低煙無鹵電纜，3芯，240m㎡。
表示為：WDZB-YJY 600/1000V 3*240 Q/TEC16.05-2005
五、電纜的型號及M稱。 見表
|
型號 |
M稱 |
阻燃別 |
芯數 |
截面m㎡ |
額定電壓V |
|
WDZ-KYJY （WDZ-KYJE） |
交聯聚乙烯聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJY22 （WDZ-KYJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WWDZB-YJY WDZ-KYJYP2 （WDZ-KYJEP2） |
交聯聚乙烯J緣鋼帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJYP2-22 （WDZB-YJY） |
交聯聚乙烯J緣鋼帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY （WDZN-KYJE） |
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY22 （WDZN--KYJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJYP2 （WDZN-KYJEP2） |
交聯聚乙烯J緣銅帶屏蔽聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-YJY （WDZ-YJE） |
交聯聚乙烯J緣聚烯烴護套阻燃低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZ-YJY22 （WDZ-YJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY （WDZN-YJE） |
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY22 （WDZN-YJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
六、WDZN-KYJYP2 WDZN-KYJEP2低煙無鹵屏蔽電纜適用特性
1、 控制電纜的額定電壓U。/U為450/750V。
2、 電纜長期允許工作溫度不超過90℃。
3、 安裝時環境溫度不宜低于0℃
4、 電纜安裝時的zui小彎曲半徑
A、 低煙無鹵阻燃，耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
B、 低煙無鹵阻燃，耐火電力電纜的zui小彎曲半徑。見下表：（D電纜的外徑）
|
項目 |
單芯電纜 |
多芯電纜 |
||
|
無鎧裝 |
有鎧裝 |
無鎧裝 |
有鎧裝 |
|
|
安裝時zui小彎曲半徑 |
20D |
15D |
15D |
12D |
5、 多芯電纜中性線導體標稱截面。見下表：
|
主J緣線芯導體標稱截面mm2 |
中性線導體標稱截面 |
|
|
3+1，3+2，4+1芯 |
等4，5芯 |
|
|
4 |
2.5 |
4 |
|
6 |
4 |
6 |
|
10 |
6 |
10 |
|
16 |
10 |
16 |
|
25 |
16 |
25 |
|
35 |
16 |
35 |
|
50 |
25 |
50 |
|
70 |
35 |
70 |
|
90 |
50 |
90 |
|
120 |
70 |
120 |
|
150 |
70 |
150 |
|
185 |
95 |
185 |
|
240 |
120 |
240 |
|
300 |
150 |
300 |
|
400 |
185 |
400 |
6、 單芯電纜導電線芯為圓形，16 mm2及以上者可以緊壓。多芯電纜線芯截面為35 mm2及一下者，其線芯為圓形，線芯截面為50 mm2及以上者為扇形，瓦型，或半圓形。四芯電纜中D四芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6 mm2及以下者允許由單根導體構成，10 mm2及以上者由多根單線組成。成型導體（扇形，瓦型或半圓形）應當緊壓。
七、主要性能
1、 低煙無鹵阻燃型
1） 阻燃性能應能通過GB18380的成束電纜燃燒試驗。試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m，或單根垂直燃燒試驗。
2） 鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度（1L水中PH≥4.3 電導率值應不超過10us/mm）
3） 煙密度試驗應能通過GB/T17651.2-1998電纜或光纖在特點條件下燃燒的煙密度測定（透光率的zui小值≥60%）
4） 導體直流電阻符合GB/T3956的規定
5） 工頻耐壓試驗：電力電纜應經受3500V，5min不擊穿。控制電纜應經受3000V，5min不擊穿。
6） 應經受-15℃的低溫卷繞試驗或低溫沖擊試驗，試驗后試樣表面應無目力可見裂紋。
2、 低煙無鹵耐火型
除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下電纜或光纖的線路完整性試驗中的規定，在750℃，90min燃燒，2A熔絲不容斷。
八、交貨長度
電纜的交貨長度應不小于100 m,,計量誤差應不大于±0.5%。根據雙方協議，允許以任何長度的電纜交貨
九、包裝標志及運輸
1、 電纜可采用成圈或成盤包裝。當采用成盤包裝時，電纜應妥善包裝在電纜盤上交貨，電纜伸出的長度應不小于300 m m，端頭上應用電纜封套可靠密封。
2、 成盤包裝時，每根電纜包裝上應附有產品質量證明單，證明單放在不透水的袋內，并固定在電纜盤側。
