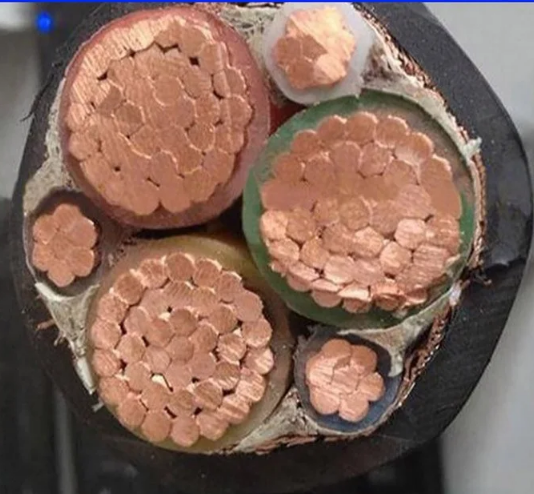

低煙無鹵屏蔽變頻電纜BP-YJP2VP WDZ-BPYJEP2
電纜用途：
低煙無鹵屏蔽變頻電纜BP-YJP2VP WDZ-BPYJEP2用于頻率控制傳動系統中作供電電纜或連接電纜。WDZ-BPYJEP2低煙無鹵屏蔽變頻電纜系統的電纜尤其適用于造紙、鋼鐵、紡織、金屬加工和食品加工工業用水泵、鼓風機、輸送機、傳輸線和空調。
使用特性：
低煙無鹵屏蔽變頻電纜BP-YJP2VP WDZ-BPYJEP2能有效抑制變頻產生的高次諧波、電磁波對輸入電源網絡及附近電子設備、儀表、無線電、傳感器、自控裝置的干擾。又能防止外界電磁場、電磁波對變頻控制系統的影響，并提供更優電源能量。
1、頻率范圍：0～300Hz。
2、設計長度：適宜小于100m。
3、截面選擇：比常規電纜截面大1倍。
4、電纜線芯工作溫度不高于90℃。
5、電纜敷設時環境溫度不低于0℃。
6、電纜彎曲半徑不小于20D，D-為電纜外徑
注：可根據用戶使用條件，環境需要銷售軟芯結構（銅芯）鋁芯、鎧裝型、阻燃、耐火、無鹵低煙環保型變頻專用電纜。
型號及M稱：見表1
|
序號 |
型號 |
M稱 |
|
1 |
BP-YJVP |
交聯聚乙烯J緣銅絲編織總屏蔽聚氯乙烯護套變頻器用主回路電纜 |
|
2 |
BP-YJPVP |
交聯聚乙烯J緣銅絲編織分屏蔽和總屏蔽聚氯乙烯護套變頻器用主回路電纜 |
|
3 |
BP-YJPVP2 |
交聯聚乙烯J緣銅絲編織分屏蔽銅帶繞包和總屏蔽聚氯乙烯護套變頻器用主回路電纜 |
|
4 |
BP-YJVP2 |
交聯聚乙烯J緣銅帶繞包總屏蔽聚氯乙烯護套變頻器用主回路電纜 |
|
5 |
BP-YJP2VP2 |
交聯聚乙烯J緣銅帶繞包分屏蔽和總屏蔽聚氯乙烯護套變頻器用主回路電纜 |
|
6 |
BP-YJP2VP |
交聯聚乙烯J緣銅帶繞包分屏蔽銅絲編織總屏蔽聚氯乙烯護套變頻器用主回路電纜 |
|
7 |
BP-YJVP2P |
交聯聚乙烯J緣銅帶繞包和銅絲編織雙層總屏蔽聚氯乙烯護套變頻器用主回路電纜 |
|
8 |
BP-YJP3VP |
交聯聚乙烯J緣鋁(鋁塑)帶(扎紋)縱包分屏蔽銅絲編織總屏蔽聚氯乙烯護套變頻器用主回路電纜 |
|
9 |
BP-YJP3VP2 |
交聯聚乙烯J緣鋁(鋁塑)帶(扎紋)縱包分屏蔽銅帶繞包總屏蔽聚氯乙烯護套變頻器用主回路電纜 |
型號及M稱：見表2
|
序號 |
型 號 |
M 稱 |
|
1 |
ZR-BPYJVP |
交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽阻燃變頻器用主回路電纜 |
|
2 |
ZR-BPYJVP1 |
交聯聚乙烯J緣聚氯乙烯護套銅絲纏繞屏蔽阻燃變頻器用主回路電纜 |
|
3 |
ZR-BPYJVP1-2 |
交聯聚乙烯J緣聚氯乙烯護套銅絲纏繞銅帶繞包雙重屏蔽阻燃變頻器用主回路電纜 |
|
4 |
ZR-BPYJVP3 |
交聯聚乙烯J緣聚氯乙烯護套鋁(鋁塑)帶屏蔽阻燃變頻器用主回路電纜 |
|
5 |
WDZ-BPYJEP |
交聯聚乙烯J緣聚烯烴護套銅絲編織屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
|
6 |
WDZ-BPYJEP2 |
交聯聚乙烯J緣聚烯烴護套銅帶屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
|
7 |
WDZ-BPYJEP1 |
交聯聚乙烯J緣聚烯烴護套銅絲纏繞屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
|
8 |
WDZ-BPYJEP1-2 |
交聯聚乙烯J緣聚烯烴護套銅絲纏繞包銅帶雙重屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
|
9 |
WDZ-BPYJEP3 |
交聯聚乙烯J緣聚烯烴護套鋁(鋁塑)帶屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
規格的表示方法：
|
項目 |
代號 |
說明 |
|
系列代號 |
BP |
變頻電纜 |
|
J緣代號 |
YJ |
交聯聚乙烯J緣 |
|
護套代號 |
V |
聚氯乙烯護套 |
|
E |
低煙無鹵聚烯烴護套 |
|
|
結構特征 |
P |
銅絲或鍍錫銅絲 |
|
P2 |
銅帶繞包 |
|
|
P1 |
銅絲繞包 |
|
|
P3 |
鋁塑復合帶繞包 |
|
|
阻燃代號 |
省略 |
非阻燃 |
|
ZR |
阻燃 |
|
|
WDZ |
低煙無鹵阻燃 |
型號說明：
電纜結構參數：見表3
|
序號 |
規格 |
BPYJVP |
BPYJPVP |
BPYJPVP2 |
BPYJVP2 |
BPYJP2VP2 |
BPYJP2VP |
BPYJVP2P |
|
（mm2) |
BPYJP3VP2 |
BPYJP3VP |
||||||
|
1 |
3×1.5+3×0.25 |
10.8 |
11.8 |
11.6 |
10.6 |
11.4 |
11.5 |
11.2 |
|
2 |
3×2.5+3×0.5 |
12.6 |
13.6 |
13.4 |
12.4 |
13.2 |
13.3 |
13 |
|
3 |
3×4+3×0.75 |
14 |
15 |
14.8 |
13.7 |
14.6 |
14.8 |
14.4 |
|
4 |
3×6+3×1 |
17.8 |
18.8 |
18.6 |
17.5 |
18.4 |
18.5 |
18.2 |
|
5 |
3×10+3×1.5 |
23.1 |
24 |
23.8 |
22.8 |
23.7 |
23.8 |
23.4 |
|
6 |
3×16+3×2.5 |
26.6 |
27.7 |
27.5 |
26.3 |
27.3 |
27.4 |
27 |
|
7 |
3×25+3×4 |
31 |
32 |
31.8 |
30.7 |
31.6 |
31.7 |
31.3 |
|
8 |
3×35+3×6 |
34.6 |
35.7 |
35.5 |
34.3 |
35.2 |
35.4 |
35 |
|
9 |
3×50+3×10 |
39.7 |
40.9 |
40.7 |
39.4 |
40.3 |
40.5 |
40 |
|
10 |
3×70+3×10 |
45.3 |
46.5 |
46.3 |
45 |
45.9 |
46.1 |
45.6 |
|
11 |
3×95+3×16 |
49.6 |
50.8 |
50.6 |
49.3 |
50.2 |
50.4 |
50 |
|
12 |
3×120+3×25 |
54.3 |
55.5 |
55.2 |
54 |
54.9 |
55.1 |
54.6 |
|
13 |
3×150+3×35 |
60.1 |
61.3 |
61 |
59.8 |
60.7 |
60.9 |
60.4 |
|
14 |
3×185+3×35 |
73.8 |
75 |
74.7 |
73.5 |
74.4 |
74.6 |
74.1 |
|
15 |
3×240+3×50 |
82 |
83.3 |
83 |
81.6 |
82.5 |
82.8 |
82.2 |
