耐寒控制電纜 YVFRP
耐寒控制電纜 YVFRP產品簡介
耐寒控制電纜 YVFRP具有耐寒、防油、抗拉、耐撕裂、柔軟等特性，適合冶金、電力、機械、港口等行業具有移動等特殊要求場合使用。是北方低溫電纜的選。
耐寒控制電纜 YVFRP詳細介紹
耐寒控制電纜 YVFRP應用L域：本產品適用于交流額定電壓450/750V及以下移動用電器儀表連接線或信號傳輸，電纜具有耐寒、防油、抗拉、耐撕裂、柔軟等特性，適合冶金、電力、機械、港口等行業具有移動等特殊要求場合使用。
YVFRP耐寒控制電纜產品執行標準：Q/HHTZH007.2 ，阻燃試驗執行GB12666-90標準
YVFRP耐寒控制電纜詳細參數
1． 交流額定電壓：U0/U 450/750KV
高工作溫度：70℃（阻燃型為105℃）
2． 低環境溫度：固定敷設-40℃，非固定敷設-15℃
3． 電纜安裝敷設溫度應不低于-20℃。
YVFRP耐寒控制電纜型號說明
| YVFR | 丁青J緣和護套控制軟電纜 |

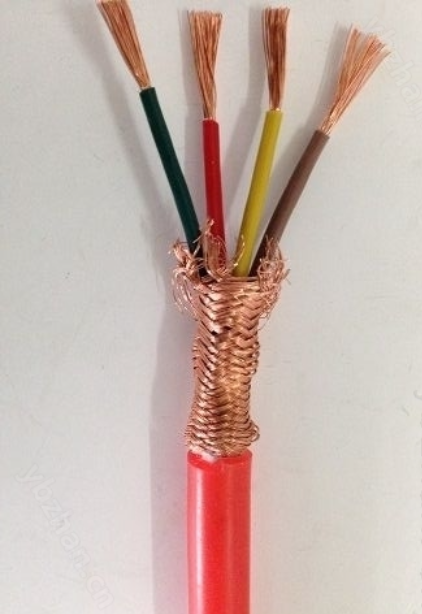

| YVFRP | 丁 青 J緣和護套銅編織屏蔽控制軟電纜 |
備注：1 如需阻燃電纜，請在型號前加ZR。
2導體線芯中銅絲可以采用鍍錫。
3 電纜如有特殊要求，可根據提供圖紙銷售或根據使用環境要求設計銷售。
YVFRP耐寒控制電纜代號M稱和含義
表2
| 項目 | 代號 | 說明 |
| 阻燃特性 | ZR | 阻燃丁 青 軟電纜 |
| 系列代號 | K | 控制電纜 |
| J緣護套材料 | YVF | 丁青 |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P1 | 鍍錫銅絲屏蔽 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
YVFRP耐寒控制電纜主要技術指標
1． 成品電纜導體直流電阻（符合GB3956規定）參照附錄A表3。
2．20℃時J緣電阻不小于50MΩ/KM
2． 成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
YVFRP耐寒控制電纜規格及結構參數
| 線芯*標稱截面（mm2） | 導體結構 （根數*直徑） （B/R） mm |
電纜大外徑 | 參考重量（kg/km） | ||
| YVFR | YVFRP | YVFR | YVFRP | ||
| 2*0.75 | 24*0.20 | 7.0 | 8.2 | 83 | 123 |
| 2*1.0 | 32*0.20 | 8.0 | 9.1 | 92 | 137 |
| 2*1.5 | 48*0.20 | 9.2 | 10.5 | 124 | 174 |
| 2*2.5 | 51*0.25 | 10.5 | 11.8 | 166 | 220 |
| 3*0.75 | 24*0.20 | 8.5 | 9.8 | 103 | 143 |
| 3*1.0 | 32*0.20 | 9.0 | 10.2 | 110 | 152 |
| 3*1.5 | 48*0.20 | 9.5 | 10.7 | 136 | 177 |
| 3*2.5 | 51*0.25 | 12.5 | 13.8 | 190 | 243 |
| 4*0.75 | 24*0.20 | 9.0 | 10.2 | 120 | 160 |
| 4*1.0 | 32*0.20 | 9.3 | 10.9 | 130 | 173 |
| 4*1.5 | 48*0.20 | 11.0 | 12.5 | 161 | 205 |
| 4*2.5 | 51*0.25 | 13.5 | 14.9 | 230 | 270 |
| 5*0.75 | 24*0.20 | 10.0 | 11.5 | 128 | 168 |
| 5*1.0 | 32*0.20 | 11.0 | 12.5 | 150 | 220 |
| 5*1.5 | 48*0.20 | 12.0 | 13.5 | 200 | 270 |
| 5*2.5 | 51*0.25 | 14.0 | 15.2 | 300 | 390 |
| 7*0.75 | 24*0.20 | 10.5 | 11.5 | 151 | 221 |
| 7*1.0 | 32*0.20 | 12.5 | 14.2 | 172 | 241 |
| 7*1.5 | 48*0.20 | 13.0 | 14.6 | 240 | 298 |
| 7*2.5 | 51*0.25 | 15.5 | 16.5 | 360 | 380 |
| 8*0.75 | 24*0.20 | 13.5 | 14.5 | 175 | 234 |
| 8*1.0 | 32*0.20 | 14.0 | 15.2 | 200 | 233 |
| 8*1.5 | 48*0.20 | 15.0 | 16.6 | 288 | 291 |
| 8*2.5 | 51*0.25 | 16.0 | 17.2 | 420 | 580 |
| 10*0.75 | 24*0.20 | 14.1 | 15.4 | 220 | 320 |
| 10*1.0 | 32*0.20 | 15.0 | 16.0 | 270 | 394 |
| 10*1.5 | 48*0.20 | 17.1 | 18.1 | 355 | 480 |
| 10*2.5 | 51*0.25 | 19.0 | 20.1 | 520 | 650 |
| 12*0.75 | 24*0.20 | 13.0 | 14.5 | 255 | 365 |
| 12*1.0 | 32*0.20 | 14.2 | 15.4 | 297 | 397 |
| 12*1.5 | 48*0.20 | 16.0 | 17.2 | 382 | 520 |
| 12*2.5 | 51*0.25 | 20.0 | 21.5 | 597 | 690 |
| 14*0.75 | 24*0.20 | 17.0 | 18.0 | 290 | 390 |
| 14*1.0 | 32*0.20 | 17.6 | 19.0 | 341 | 470 |
| 14*1.5 | 48*0.20 | 19.0 | 20.0 | 460 | 580 |
| 14*2.5 | 51*0.25 | 21.0 | 22.0 | 590 | 790 |
| 19*0.75 | 24*0.20 | 15.8 | 16.8 | 350 | 480 |
| 19*1.0 | 32*0.20 | 17.0 | 18.0 | 420 | 550 |
| 19*1.5 | 48*0.20 | 20.0 | 21.0 | 540 | 660 |
| 19*2.5 | 51*0.25 | 23.0 | 24.2 | 855 | 1073 |
