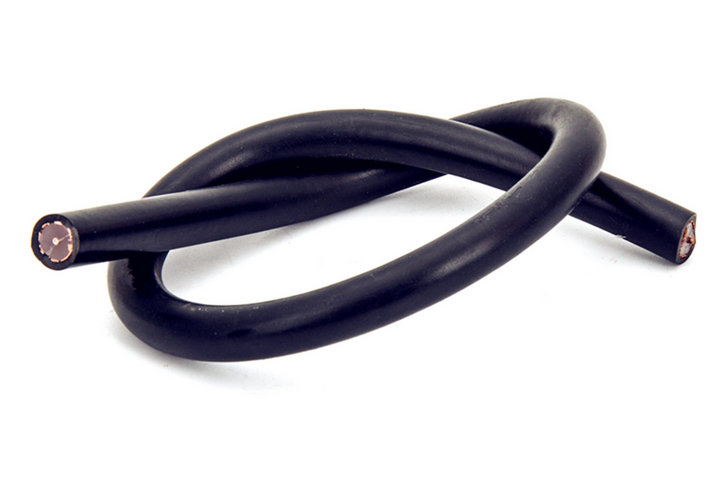

同軸發泡射頻電纜SYWV
同軸發泡射頻電纜SYWV是物理發泡聚乙絕緣有線電視系統電纜，俗稱電視天線，是同軸電纜的一種，適用于閉路監控及有線電視工程，有線電視系統和HFC光纖-同軸電纜網傳輸數據、語音和圖像信號。
同軸發泡射頻電纜SYWV導體芯使用裸銅絲，絕緣聚乙烯物理沖氮氣發泡，發泡的聚乙烯可以激發電容補充后續信號，信號衰減要優于實心聚乙烯同軸電纜，屏蔽采用雙屏蔽鋁箔和編織屏蔽保證信號不外泄，產品用于有限、無限視頻信號傳輸。結構：編織屏蔽使用鍍錫銅線。物理發泡同軸電纜是一種半空氣絕緣同軸電纜，內導體采用無氧銅線，絕緣由聚乙烯經物理發泡使其構成細小的互相封閉的氣孔。絕緣與內導體之間粘結牢固。
比如SYWV 75-5
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5mm 1：代表單芯
SYWV物理發泡同軸電纜特點：優良的高頻性能、衰減小、結構均勻性好、不易受潮、老化、機械性能好、抗干擾性能優、防潮能力強、溫度系數小。國標參考標準：GY/T135-1998,SJ/11138-1997標準
物理發泡同軸電纜結構：
|
型號 |
導體直徑 |
絕緣直徑 |
編織外徑 |
護套外徑 |
|
SYWV-75-4 |
0.81mm |
3.75±0.15mm |
4.4mm |
5.95mm |
|
SYWV-75-5 |
1.0mm |
4.8±0.2mm |
5.8mm |
7.0±0.2mm |
|
SYWV-75-7 |
1.66mm |
7.25±0.25mm |
8.3mm |
10.3±0.3mm |
|
SYWV-75-9 |
2.15mm |
9.0±0.25mm |
10.3mm |
12.3±0.3mm |
|
SYWV-75-12 |
2.77mm |
11.5±0.25mm |
12.8mm |
15.1±0.3mm |
